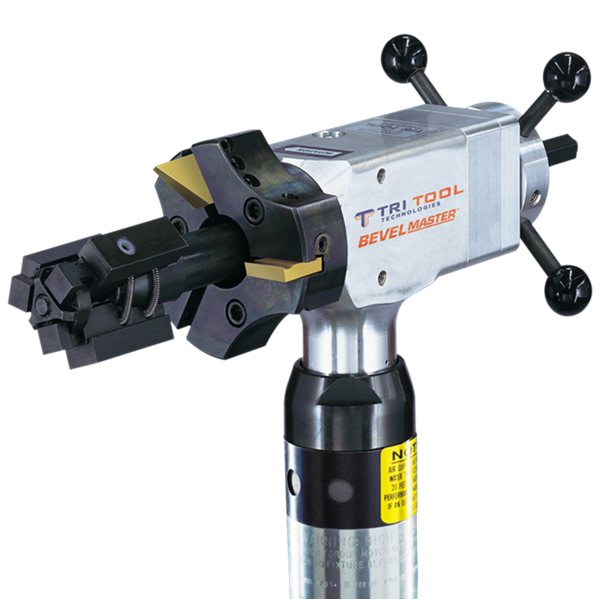

Máy vát mép ống sở hữu ba (3) khe cắm dao chuyên dụng cho các nguyên công: phay mặt đầu (facing), doa miệng ống (counterboring) và vát mép (beveling). Thiết kế bao gồm bộ truyền tiến dao đồng trục (inline feed), thân máy được phay nguyên khối kết hợp với bộ bánh răng chịu tải nặng và ổ lăn côn (tapered roller bearings) nhằm đảm bảo độ bền bỉ và độ tin cậy cao.
Ngoài ra, trục gá (mandrel) làm bằng thép công cụ cùng các khối kẹp (mounting blocks) bằng thép tôi cứng cáp giúp máy bám chặt tuyệt đối vào thành ống trong quá trình gia công.
Thông số chung
Kích thước ống (Pipe/Tube Size): 0.610" - 4.500" (15.5 mm - 114.3 mm)
Độ dày thành ống (Wall Thickness): Tối đa 0.531" (13.5 mm)
Tùy chọn truyền động (Drive Options): Khí nén
Kiện máy bao gồm (Machine Package Includes)
Model 204B Sub. Assembly: Cụm thân máy chính Model 204B
Head Kit, 4" Dia. w/cam: Bộ đầu cắt đường kính 4 inch kèm cam
Air Motor Assembly: Cụm động cơ khí nén
Mandrel Assembly: Cụm trục tâm (trục gá)
Jaw Block Set: Bộ vấu kẹp (má kẹp)
Wrench Kit: Bộ cờ lê/khóa vặn
Carrying Case: Hộp đựng máy
Operators Manual: Hướng dẫn vận hành
